Se poate folosi o supapă cu bilă cu 3 căi L pentru aplicații cu abur?

Poate fi folosită o supapă cu bilă cu 3 căi în L pentru aplicații cu abur?

În calitate de furnizor de supape cu bilă cu orificiu L cu 3 căi, întâmpin adesea întrebări cu privire la adecvarea acestor supape pentru aplicații cu abur. Sistemele cu abur sunt complexe și necesită componente de înaltă performanță pentru a asigura siguranță, eficiență și fiabilitate. În acest blog, voi aprofunda aspectele tehnice pentru a determina dacă o supapă cu bilă cu orificiu L cu 3 căi poate fi utilizată pentru aplicații cu abur.

Înțelegerea supapei cu bilă cu 3 căi în L

O supapă cu bilă cu orificiu L cu 3 căi este un tip de supapă care are o bilă cu un pasaj în formă de L în interiorul corpului supapei. Acest design permite redirecționarea fluxului între trei porturi. Supapa poate fi rotită fie pentru a conecta două porturi adiacente, fie pentru a izola un port de celelalte două. Aceste supape sunt utilizate în mod obișnuit în aplicații în care este necesară devierea sau amestecarea debitului, cum ar fi în procesarea chimică, tratarea apei și sistemele HVAC.

Bila din supapă este de obicei realizată din materiale precum oțel inoxidabil, alamă sau alte aliaje, iar scaunele supapei sunt adesea construite din materiale precum PTFE (politetrafluoretilenă) sau alți elastomeri. Alegerea materialelor afectează performanța, durabilitatea și compatibilitatea supapei cu diferite fluide, inclusiv aburul.

Caracteristici și cerințe pentru abur

Aburul este un fluid de înaltă energie care există în stare gazoasă la temperaturi și presiuni ridicate. Când aburul este generat într-un cazan, acesta poate atinge temperaturi cu mult peste 100°C (212°F) și presiuni care pot varia de la câțiva psi (lire pe inch pătrat) la câteva sute de psi, în funcție de aplicație.

Una dintre provocările cheie în utilizarea supapelor cu abur este de a face față temperaturilor ridicate. Majoritatea materialelor elastomerice utilizate pentru scaunele supapelor au o rezistență limitată la temperatură. De exemplu, PTFE, care este utilizat în mod obișnuit în scaunele supapelor cu bilă, are o temperatură maximă de serviciu continuă de aproximativ 260°C (500°F). Dacă temperatura aburului depășește această limită, materialul scaunului se poate degrada, ducând la scurgeri și la scăderea performanței supapei.

Un alt factor important este presiunea aburului. Aburul de înaltă presiune poate exercita o forță semnificativă asupra componentelor supapei. Corpul supapei și bila trebuie să poată rezista acestor presiuni fără deformare sau defecțiune. În plus, aburul poate provoca eroziune și coroziune, mai ales dacă conține impurități sau este în stare umedă.

Adecvarea supapelor cu bilă cu 3 căi L pentru abur

Dacă o supapă cu bilă cu orificiu L cu 3 căi poate fi utilizată pentru aplicații cu abur depinde de mai mulți factori:

Selectia materialelor

• Corpul supapei: Pentru aplicațiile cu abur, un corp de supapă realizat din materiale cu rezistență și rezistență bună la căldură este esențial. Oțelul inoxidabil este o alegere populară, deoarece poate rezista la temperaturi și presiuni ridicate și are o bună rezistență la coroziune. Fonta poate fi folosită și pentru sistemele cu abur cu presiune joasă, dar poate fi mai predispusă la coroziune.
• minge: Similar corpului supapei, bila ar trebui să fie realizată dintr-un material care poate suporta temperaturi și presiuni ridicate. Bilele din oțel inoxidabil sunt utilizate în mod obișnuit datorită durabilității și rezistenței la uzură și coroziune.
• Scaune: După cum am menționat mai devreme, materialul scaunului este critic. Pentru aplicații cu abur, pot fi necesare scaune din materiale rezistente la temperaturi ridicate, cum ar fi grafit sau modele cu scaune metalice. Scaunele din grafit pot rezista la temperaturi de până la 538°C (1000°F) și sunt mai potrivite pentru aplicații cu abur la temperaturi înalte în comparație cu scaunele din PTFE.

Considerații de proiectare

• Presiune nominală: Supapa trebuie să aibă o presiune nominală adecvată pentru sistemul de abur. Acest rating indică presiunea maximă pe care o poate suporta în siguranță. Este important să selectați o supapă cu o presiune nominală care depășește presiunea maximă de funcționare a sistemului de abur pentru a asigura siguranța.
• Capacitatea debitului: Capacitatea debitului supapei sau valoarea Cv ar trebui să fie adecvată pentru debitul de abur din sistem. O supapă subdimensionată poate provoca căderi excesive de presiune, reducând eficiența sistemului de abur.

Instalare și întreținere

• Instalare corectă: Instalarea corectă a supapei este esențială. Supapa trebuie instalată în orientarea corectă și toate conexiunile trebuie strânse corespunzător pentru a preveni scurgerile. În plus, pot fi instalate sifone în amonte de supapă pentru a elimina condensul, care poate provoca lovituri de aripă și poate deteriora supapa.
• Întreținere regulată: Este necesară întreținerea regulată pentru a asigura performanța continuă a supapei. Aceasta include inspectarea supapei pentru uzură, coroziune și scurgeri și înlocuirea oricăror componente uzate, după cum este necesar.

Avantajele utilizării supapelor cu bilă cu 3 căi în L în aplicații cu abur

• Deviația fluxului: Designul orificiului L cu 3 căi permite o deviere ușoară a fluxului de abur între diferite țevi sau echipamente. Acest lucru poate fi util în aplicațiile în care aburul trebuie direcționat către diferite procese sau zone.
• Design compact: Aceste supape au un design relativ compact în comparație cu alte tipuri de supape, ceea ce poate economisi spațiu în sistemele cu abur, în special în spațiile restrânse.
• Operare rapidă: Robinetele cu bilă pot fi deschise și închise rapid, ceea ce este benefic în sistemele de abur unde sunt necesare modificări rapide ale debitului.

Limitări

• Limitări ale materialului scaunului: După cum sa menționat mai devreme, materialul scaunului poate avea limitări de temperatură, ceea ce poate limita utilizarea supapei în aplicații cu abur la temperaturi înalte.
• Eroziunea și coroziunea: Aburul poate provoca eroziune și coroziune, mai ales dacă este umed sau conține impurități. Acest lucru poate duce la uzura prematură a componentelor supapei și la reducerea duratei de viață a supapei.

Produse înrudite

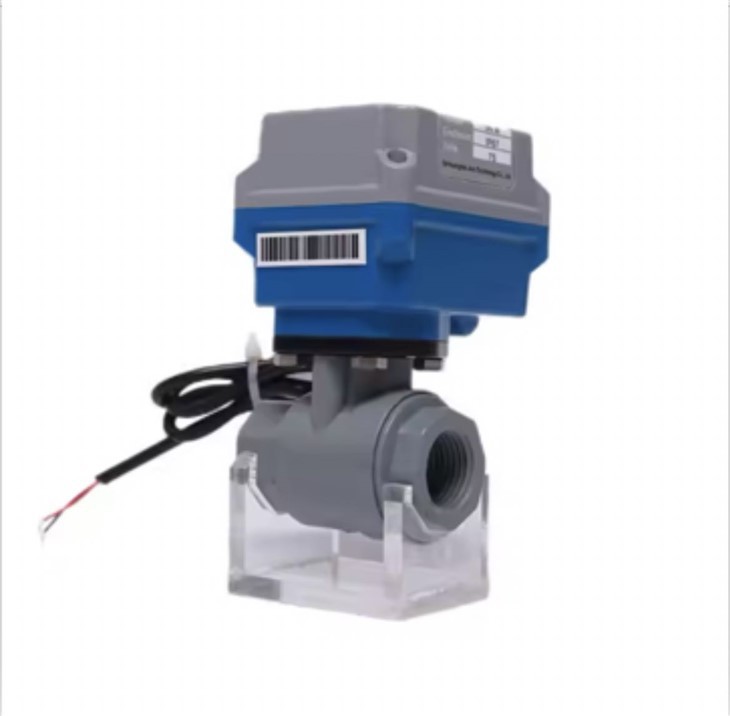

Dacă sunteți în căutarea altor tipuri de supape pentru abur sau alte aplicații, vă oferim și o gamă de produse conexe. De exemplu, celSupapă de acționare electrică Mini Tuya conectată fără firoferă o modalitate convenabilă de a controla funcționarea supapei de la distanță. NoastreSUPPAPE DE CONTROLsunt concepute pentru a preveni refluxul în sistemele dvs. șiRobinet cu bilă motorizat AC220V PVC 2 bucoferă un control fiabil al debitului în diverse aplicații.

Concluzie

În concluzie, o supapă cu bilă cu orificiu L cu 3 căi poate fi utilizată pentru aplicații cu abur, dar necesită o analiză atentă a selecției materialelor, proiectării, instalării și întreținerii. Alegând supapa potrivită cu materiale adecvate și valori nominale adecvate și urmând procedurile corecte de instalare și întreținere, aceste supape pot oferi performanțe fiabile în sistemele cu abur.

Dacă sunteți interesat de supapele noastre cu bilă cu 3 căi L sau de oricare dintre celelalte produse noastre de supape pentru abur sau alte aplicații, vă încurajăm să ne contactați pentru o discuție detaliată și pentru a explora cele mai bune soluții pentru nevoile dumneavoastră specifice. Echipa noastră de experți este gata să vă ajute să faceți alegerea potrivită.

Referințe

• Codul cazanelor și recipientelor sub presiune ASME
• Manual pentru supape, de JS Tuzson
• Date tehnice despre supape și comenzi, de Crane Co.
